V-TYPE i VI-TYPE industrijski vakuumski impulsni uređaji za brtvljenje visokih performansi
Izuzetno snažna izvedba brtvljenja, beskrajne mogućnosti
Konfiguracije stroja
Svaki stroj ima razne opcije i rješenja za izradu u različitim veličinama. S našim MSS - (Modular Stand System - Modularni sustav postoljadetalji ovdje) rješenje nudimo fleksibilno rješenje za optimizaciju stroja za svako proizvodno okruženje. Od ručnog do poluautomatskog procesa, od vrlo male veličine vrećice do veličine proizvoda Big Bag.
ID:540
820 vakuumsko i plinsko brtvilo • mala mlaznica • stolna upotreba
620 vakuumsko i plinsko brtvilo • mala mlaznica • fiksni radni stol • upotreba na stolu
820 brtvilo • 80m3/h vakuumska pumpa • niski stup • ručno podešavanje visine • usko postolje
620 inox brtvilo • 80m3/h vakuumska pumpa • poliesterski filtar • niski stup • motorizirano podešavanje visine • usko postolje • 1500 mm pokretna traka • standardno pokretno postolje • 2 ručna starta

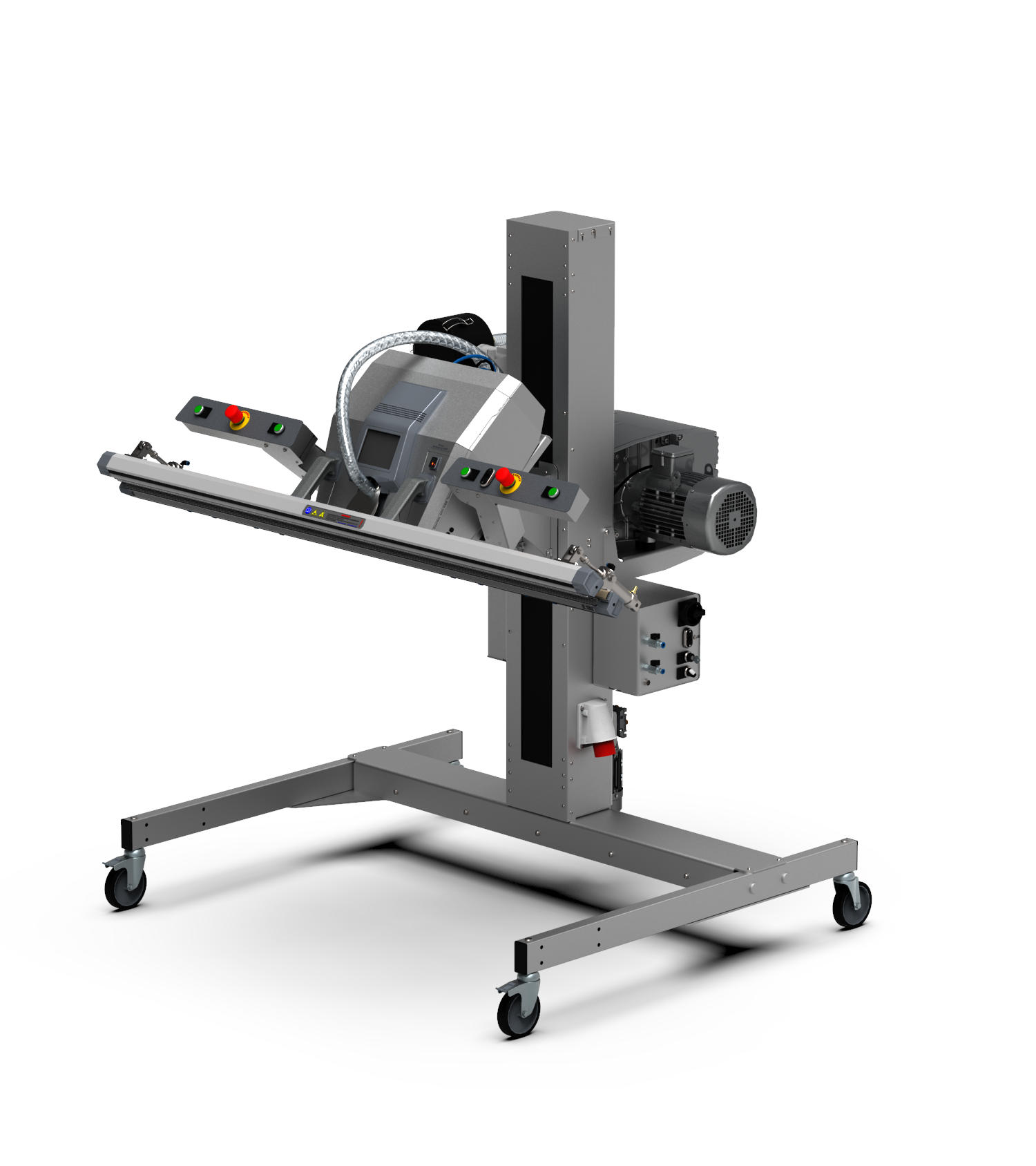

1520 inox brtvilo • 100m3/h vakuumska pumpa • poliester + ciklonski filter • niski stup • motorizirano podešavanje visine • široka baza postolja • 2x 2 ručni start
2520 brtvilo • 100m3/h vakuumska pumpa • poliesterski filtar • visoki stup • motorizirano podešavanje visine • fiksna postolja • 2x 2 ručni start
2520 inox brtvilo • 300m3/h vakuumska pumpa • poliester + ciklonski filter • niski stup • motorizirano podešavanje visine • široka baza postolja • 2x 2 ručni start
620 inox brtvilo • 18m3/h vakuumska pumpa • poliesterski filtar • niski stup • motorizirano podešavanje visine • usko postolje • stol prema zahtjevima korisnika • 2 ručna starta
820 inox brtvilo • 100m3/h vakuumska pumpa • poliesterski filtar • niski stup • motorizirano podešavanje visine • usko postolje • pokretna traka od 2500 mm na zahtjev korisnika • 2 ručna starta • stezaljka za vrećice
Referentni videozapisi
Modularni. Industrijski. Jedinstvena tehnologija s MAP
MAP - (Modified Atmospere Packaging) - Modificirano pakiranje atmosfere
The V-TYPE i VI-TYPE strojevi koriste MSB tehnologiju. (Modular Sealing Bar) Modularna šipka za brtvljenje je inovacija koja omogućuje promjenu širine šipke za brtvljenje u roku od nekoliko minuta. Sve postavke temperature, vremena i tlaka zatvaranja automatski se prilagođavaju kako bi kompenzirale promjenu širine! Održavanje rabljene šipke za brtvljenje može se jednostavno provoditi paralelno i proces pakiranja može se nastaviti.
Strojevi se mogu koristiti za sigurno brtvljenje napunjenih vrećica prikladnih za brtvljenje PE, PP, PVC, aluminija ili bilo koje druge laminirane folije s unutarnjim slojem koji se može brtviti.
Impulsno kontrolirano brtvljenje osigurava visoku radnu sigurnost, a žica za brtvljenje postaje vruća SAMO kada su šipke za brtvljenje zatvorene iu ciklusu brtvljenja. To osigurava visoku razinu sigurnosti na radu i nudi ekološki prihvatljivu – uštedu energije
- riješenje. Stroj se spaja na napajanje od 230 V (američke verzije na 110 V).
Ovaj inovativni sustav sadrži jednu industrijsku jedinicu za brtvljenje sa sedam izmjenjivih širina šipki za brtvljenje - 420, 620, 820, 1020, 1320, 1520 i 2520 mm.
Tehnički podaci
| Tehnički podaci | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Maks. duljina brtvljenja (mm) | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Maks. duljina brtvljenja (inči) | 16" | 24" | 32" | 40" | 52" | 60" | 100" |
| Širina brtvljenja (mm) | 8 | ||||||
| Maks. debljina filma (µm) | 1000 | ||||||
| Maks. širina filma (mm) | 400 | 600 | 800 | 1000 | 1300 | 1500 | 2500 |
| IP klasifikacija (IP) | IP 42 | ||||||
| Električni priključak (V, Hz) | 230 V - 50/60 Hz or 110 V (3 phase) - 60 Hz | ||||||
| Maks. Potrošnja energije* (W) | 1800 | 2300 | 2600 | 3200 | 3600 | 3950 | 4500 |
| Dimenzija (DxŠxV), brtvilo** (mm) | 550x550x260 | ||||||
| Dimenzije (DxŠxV), kompletno (mm) | Ovisno o konfiguraciji stroja | ||||||
| Težina, brtvilo** (kg) | App. 40 | ||||||
| Težina, kompletna (kg) | Ovisno o konfiguraciji stroja | ||||||
| *cca. prilikom brtvljenja **bez brtvenih šipki |
Električni utikač: standard EU utikača; Utikač za UK i SAD dostupan kao opcija
Napajanje (V/Hz): 230 V 50/60 Hz standardno; 208 V 60 Hz kao opcija dostupna (110 V trofazno) |
||||||
Objašnjenje brtvljenja
Impulsno kontrolirano brtvljenje: žica za brtvljenje postaje vruća SAMO kada su šipke za brtvljenje zatvorene i u ciklusu brtvljenja
Svi strojevi iz V-TYPE Obitelj industrijskih vakuumskih impulsnih uređaja za zavarivanje visokih performansi radi s 8 mm (približno 0,3 inča) širokom impulsnom žicom za zavarivanje. Duljina brtvljenja uvijek ovisi o veličini brtvene šipke. Sve termoplastične (toplinski zavarljive) folije do ukupne debljine materijala od 1200 mikrona mogu se jednostavno i hermetički zatvoriti. Ukupna površina žice za brtvljenje presvučena je PTFE trakom. Time se izbjegava lijepljenje materijala vrećice za žicu za brtvljenje.
Maksimalna temperatura varenja je 230°C. (sa Extra 1 programom 260°C)
Ove brtve imaju senzor temperature u šipkama za brtvljenje. Postavljena temperatura brtvljenja i hlađenja je konstantna. Stroj se može potvrditi.
Materijali pogodni za brtvljenje:
• PE (LDPE, HDPE), PP, PA, PVC, BOPP i drugi tanki laminirani filmovi
• ALU (aluminij s brtvenim slojem iznutra)
• i sve druge laminirane folije koje unutra imaju termoplastičnu foliju
Vrsta brtvljenja za V-TYPE i VI-TYPE strojevi:
Bi-aktivno brtvljenje (čini brtvljenje na vrećici i brtvi s obje strane)
8 mm (približno 0,3 inča) brtvljenje (do 1200 µm)
Predlaže se za brtvljenje vrlo debelih ili vrlo prašnjavih vrećica
Vrsta brtvljenja za V-TYPE i VI-TYPE strojevi sa žicom za rezanje (opcija):
Pojedinačno brtvljenje i rezanje (radi samo jedno brtvljenje na vrećici i brtvi s jedne strane) i reže gornji dio folije.
približno 6,4 mm (približno 0,25 inča) brtvljenje (do 800 µm)
Rezanje žica
Svi V-TYPE i VI-TYPE Industrijski impulsni vakuumski uređaji visokih performansi mogu se naručiti sa žicom za rezanje. Ovo će rezati vrh folije. Gornji dio folije mora se ukloniti nakon procesa pečaćenja lako, ali ručno.
Može se koristiti za PE folije. Za sve ostale vrste folija preporuča se uzorak. Aluminijske folije se ne mogu rezati.
Rad na V-TYPE brtvila
Žica za zavarivanje stroja za zavarivanje filma zagrijava se samo kada su šipke za zavarivanje zatvorene. Brtvljenje se aktivira kada su brtvene šipke potpuno zatvorene. Operater mora zatvoriti brtvene šipke električnom nožnom pedalom, s dva ručna gumba za pokretanje ili s gumba START na LCD zaslonu. Pneumatski cilindri počinju zatvarati brtvenu šipku malom silom sve dok sigurnosni senzor ne osjeti, zatim se brtvena šipka zatvara velikom silom i ostaje zatvorena tijekom ciklusa brtvljenja i hlađenja.
Programi brtvljenja sadrže brtvljenje - vremena i temperature hlađenja, postavke snage kojima se sve upravlja električno. Postoji 30 programa koji se mogu neovisno podešavati putem HMI-a - 5,7” LCD zaslon osjetljiv na dodir upravljačka jedinica
Pečaćenje počinje tek kada su šipke za pečaćenje potpuno zatvorene i otvorene kada se žica za pečaćenje ohladi. NEMA rizika od opeklina. Ako je ruka između brtvenih šipki tijekom zatvaranja, sigurnosni sustav ponovno otvara brtvenu šipku bez zatvaranja velikom silom!
ACC - (Active Cycle Control system) - Sustav kontrole aktivnog ciklusa
Bilo koji parametri pečaćenja (temperatura, vrijeme, snaga) mogu se postaviti i kontrolirati pomoću ACC neovisno jedan o drugom. Korištenje ACC sustava brtvljenje će biti potvrđeno (kvalificirano). Zahvaljujući sustavu, svaki proces brtvljenja može se realizirati i ponavljati beskonačno po istim parametrima.
• Nema više pregrijavanja žica za brtvljenje
• Nije potrebno ponovno podešavanje parametara pri nastavku rada.
U stanju pripravnosti stroj troši samo app. 30 W / sat (ušteda energije) električna energija.
Stroj je dizajniran za brtvljenje napunjenih vrećica.
Višerazinski sigurnosni sustav za visoku radnu sigurnost:
Funkcija sigurnosne razine vrlo je korisna ako želite biti sigurni da samo ovlašteno osoblje ima pristup zadanim sigurnosnim razinama i da vrši izmjene u programu, podešava vrijednosti programa ili bira programe. Dostupne su 4 razine:
• 1. razina: korisnik može raditi s odabranim programom
• 2. razina: korisnik može odabrati unaprijed pripremljeni program
• 3. razina: korisnik može napraviti novi program
• 4. razina: korisnik se može prijaviti u servisni izbornik
MAP - (Modified Athmosphere Packaging) - Modificirano pakiranje atmosfere
Modificirana atmosfera je praksa modificiranja sastava unutarnje atmosfere pakiranja kako bi se produžio rok trajanja proizvoda. Potreba za ovom tehnologijom za hranu proizlazi iz kratkog roka trajanja prehrambenih proizvoda kao što su meso, riba, piletina, mliječni proizvodi, svježe voće i povrće u prisutnosti kisika. S mikrobiološkog aspekta, kisik potiče rast aerobnih mikroorganizama kvarenja. Smanjenje kisika i njegova zamjena drugim plinovima može smanjiti ili odgoditi oksidacijske reakcije i mikrobiološko kvarenje te produljiti vijek trajanja.
Procesom modifikacije općenito se smanjuje količina kisika (O2) u prostoru iznad pakiranja. Kisik se može zamijeniti dušikom (N2), relativno inertnim plinom ili ugljikovim dioksidom (CO2).
Economy aparat za vakumiranje sa 1 kom. mala vakuumska mlaznica (samo vakuum)
• Fleksibilno rješenje za vakuumsko pakiranje bilo koje vrste industrijskog proizvoda.
• MAP – Pakiranje modificirane atmosfere može se koristiti, ali samo vakuum, bez plina
• Stroj je dizajniran za usisavanje zraka iz malih vrećica.
• S unutarnjim (ugrađenim) vakuumskim ejektorom moguće je vakuumirati do 7,5 m3/h zraka (maks. 650 mbar vakuum razina) iz torbe. Unutarnji vakuumski ejektor je mala jedinica za stvaranje vakuuma, gdje se vakuum stvara komprimiranim zrakom (istim komprimiranim zrakom koji se koristi za rad stroja). Nije potrebna vanjska vakuumska pumpa ili generator vakuuma!
• Vrijeme vakuuma ili tlak vakuuma mogu se podesiti na upravljačkoj ploči (HMI).
• Vakum stroj nema opciju bez ispiranja plinom!
Pažnja: nije moguće nadograditi V-TYPE Economy aparat za vakuumiranje kasnije na V-TYPE industrijski vakuumski uređaj za spajanje sa širokom mlaznicom ili dvostrukim sustavom malih mlaznica!
V – Stroj za vakuumsko zatvaranje s dvostrukom mlaznicom (vakuum i plin)
• Fleksibilno rješenje za vakuumsko pakiranje i (po izboru) ispiranje plinom bilo koje vrste industrijskog proizvoda.
• MAP – pakiranje modificirane atmosfere može se koristiti s vakuumom i plinom
• Stroj je dizajniran za usisavanje zraka iz malih vrećica.
• S unutarnjim (ugrađenim) vakuumskim ejektorom moguće je vakuumirati do 7,5 m3/h zraka (maks. 650 mbar vakuum razina) iz torbe. Unutarnji vakuumski ejektor je mala jedinica za stvaranje vakuuma, gdje se vakuum stvara komprimiranim zrakom (istim komprimiranim zrakom koji se koristi za rad stroja). Nije potrebna vanjska vakuumska pumpa ili generator vakuuma!
• Vrijeme vakuuma ili tlak vakuuma mogu se podesiti na upravljačkoj ploči (HMI).
• Vakum stroj ima integrirani modul za ispiranje plina! Također je moguće ispirati vreću bilo kojim priključnim plinom. Razina ubrizganog plina ili tlak plina mogu se podesiti digitalno putem postavki stroja (HMI).
V – Vrsta velike vakuumske mlaznice za ubrizgavanje vakuuma i plina velikog kapaciteta
Fleksibilno rješenje zavelika brzina vakuumsko pakiranje i (po izboru) ubrizgavanje plina za upotrebu za bilo koju vrstu industrijskog proizvoda.
• MAP – pakiranje modificirane atmosfere može se koristiti s vakuumom i plinom
Stroj je dizajniran za usisavanje zraka iz velikih vrećica. S različitim vrstama i veličinama vanjskih vakuum pumpi moguće je vakuumirati do 300 m3 / h zraka (maks. 850 mbar razina vakuuma) iz vrećice (PAŽNJA : Ovisno o vrsti i veličini priključene vakuumske pumpe!). Za rad stroja potrebno je spojiti vanjsku vakuumsku pumpu ili spojiti stroj na postojeći vakuumski sustav.
• Vrijeme vakuuma ili tlak vakuuma mogu se podesiti na upravljačkoj ploči (HMI).
• Vakum stroj ima integrirani modul za ispiranje plina! Također je moguće ispirati vreću bilo kojim priključnim plinom. Razina ubrizganog plina ili tlak plina mogu se podesiti digitalno putem postavki stroja (HMI).
Okvir stroja
V-TYPE: Narančasto obojeno za opću industriju
VI-TYPE: Nehrđajući čelik za prehrambenu, farmaceutsku i kemijsku industriju
Kvalitetni proizvodi s kvalitetnim dijelovima
Svaka šipka za brtvljenje ima svoje pojedinačne dijelove. Potrošni i servisni dijelovi mogu se nabaviti sa zaliha:
set žica za brtvljenje
silikonska guma
gornji PTFE
